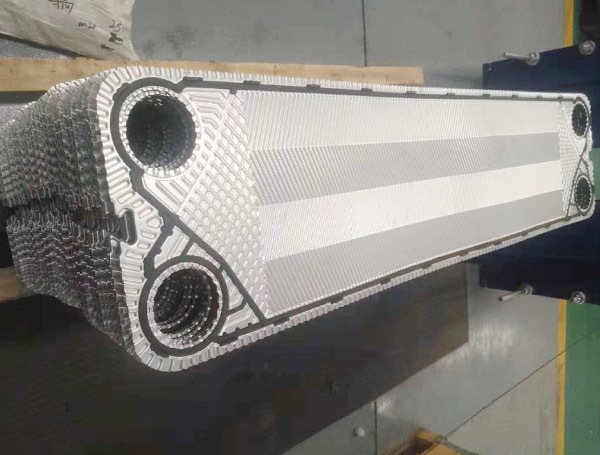

如何才能制造出高品質(zhì)的板式換熱器密封墊，除了要采用先進的生產(chǎn)技術(shù)外，在整個生產(chǎn)活動中嚴格把控以下幾點關(guān)于板式換熱器密封墊的生產(chǎn)要素也是必不可少的，具體表現(xiàn)為：

1、密閉或開放式煉膠機中進行混煉。使按配方稱量的各個原料組分混合均勻,混煉膠的混煉：稱準確量的原材料.經(jīng)實驗室檢測后,將混煉膠用于板式換熱器密封墊片生產(chǎn)。

2、可以通過擠出機將膠料制成相應(yīng)毛坯—圓柱形膠條。膠料毛坯：因板式換熱器密封墊片的橫截面積和長短不同。

3、即將未硫化的橡膠膠條半成品放入熱模具的型腔中,模壓板換器：板式換熱器密封墊片是壓機中用模壓的方法制造的.模具閉合即進行硫化,模壓溫度為160185℃,時間315min,因不同的混煉膠品種而異,模壓壓力應(yīng)不小于9.8MPa。

4、硫化在模壓過程中不全部完成,后硫化為了提高生產(chǎn)線的生產(chǎn)能力.將模壓硫化過的板式換熱器密封墊片靜態(tài)情況下置于烘箱中完成硫化。烘箱內(nèi)的度必須均勻,其保溫時間因不同的混煉膠而異。硫化是板式換熱器密封墊片生產(chǎn)過程中極重要的一步。烘箱必須安裝帶有連續(xù)溫度記錄的裝置。

5、成品檢驗從每一爐烘箱中抽取成品板式換熱器密封墊片在實驗室中按成品標準進行檢測。

板式換熱器密封墊片都是采用橡膠材料。橡膠的收縮率的確定對于整個模具設(shè)計是相當關(guān)鍵的。但橡膠的收縮率是一個變量,橡膠的種類不同收縮率的范圍就不同,即使是同一種膠料,受膠料的硬度、硫化溫度、硫化時間、硫化壓力以及產(chǎn)品尺寸的大小的影響,橡膠收縮率的取值也是不盡相同的。

所以，在設(shè)計模具之前，要根據(jù)墊片的工作條件先確定適用而經(jīng)濟的橡膠材料，再根據(jù)產(chǎn)品的尺寸和硫化條件確定膠料的收縮率。在條件允許的情況下，可以選擇用既定材料生產(chǎn)一件和樣件尺寸相近的密封墊片，測量其收縮率，核對所定的收縮率是否正確，以保證產(chǎn)品尺寸的精確性。
